1. Introduction
Le Spoony est capable de maintenir sa base de temps même sans être alimenté par le secteur grâce à une pile bouton lithium de 3V au format CR1216 ou CR1225. Selon les fabricants, elle permet de conserver l'heure et la date pendant au moins 1 an en cas de coupure d'électricité. Dès que le Spoony n'est plus alimenté, cette pile prend le relai et sa durée de vie se réduit. Si le Spoony reste une longue période de temps hors alimentation (s'il est entreposé par exemple), la pile continue son œuvre et peut arriver en fin de vie. Si vous ne souhaitez pas nous confier cette tâche au travers de notre SAV, cet article présente les étapes et le matériel recommandés pour la remplacer afin d'étendre la fonction de maintien d'heure.
N.B.: en choisissant d'opérer vous-même le remplacement de la pile, vous acceptez explicitement l'annulation de la garantie de votre produit le cas échéant. Dans ce cas, nous n'assurons ni les dégâts matériels causés, ni la perte de fonctionnalités, ni l'éventuelle dégradation des performances spécifiées dans la documentation technique. Notre service après-vente est le seul moyen officiel d'effectuer ce remplacement en conservant ces propriétés et la garantie.
2. Matériel conseillé
L'accès à la pile bouton requiert l'ouverture du Spoony. Les opérations pour se faire sont grandement facilitées par l'usage des outils suivants : un tournevis à tête plate d'épaisseur inférieure à 1mm et une pince plate d'au moins 5cm de longueur.
Comme mentionné dans la section 1, vous pouvez choisir de remplacer la pile par une référence équivalente. Les impératifs sont le format (CR1216 ou CR1225) et la tension nominale (3V). Si vous choisissez une pile avec une plus grande capacité, le maintien de l'heure sera assuré plus longtemps.
3. Opérations de remplacement de pile
Nous rappelons que les opérations décrites ici sont à réaliser hors-tension dans un espace de travail limitant l'interaction accidentelle avec des corps étrangers au Spoony (liquides, substances chimiques, pièces métalliques, nourriture…).
1. Retrait des accessoires extérieurs

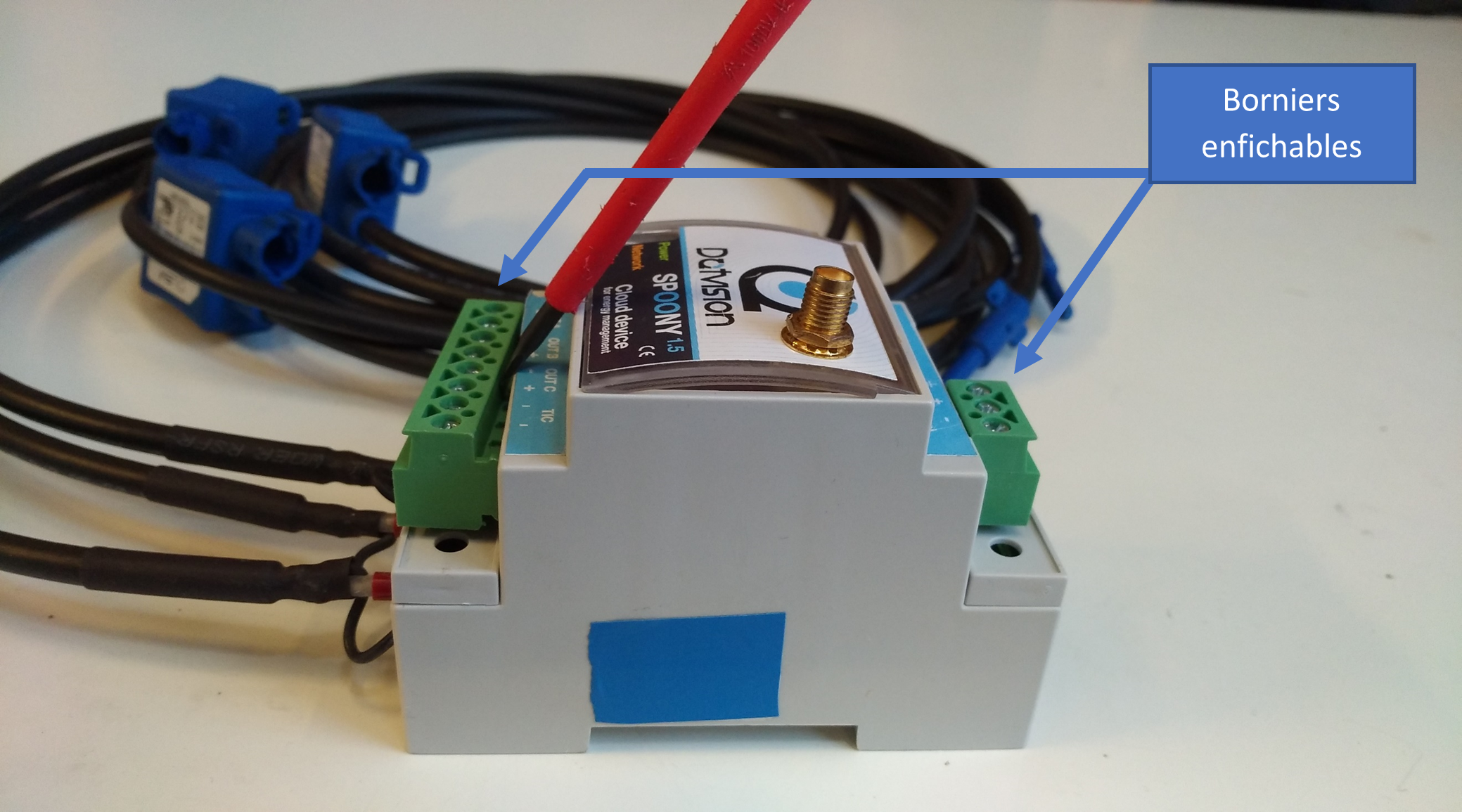

Commencer par retirer les borniers enfichables (ceux utilisés pour le Modbus et les sorties relais) à la main ou grâce au tournevis plat.

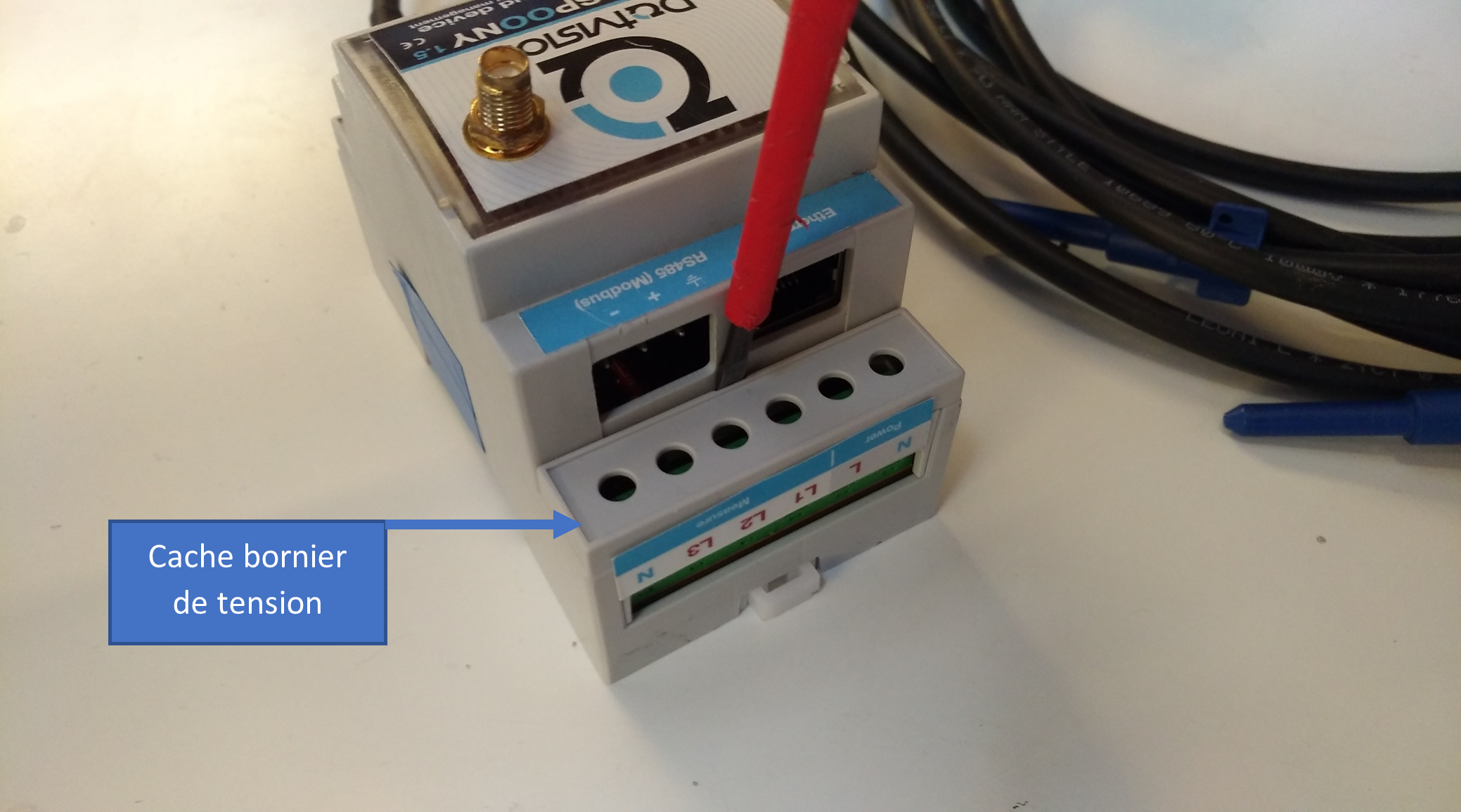

Retirez ensuite les caches des borniers de tension et de courant en faisant levier avec le tournevis plat dans leurs encoches centrales.
2. Retrait des capteurs de courant
L'ouverture du Spoony peut-être relativement fastidieuse pour une première prise en main. Pour en faciliter la manipulation, il est conseillé de retirer les capteurs de courant (pinces ou boucles). Le cas échéant, il est impératif de noter l'association de chaque capteur à sa phase de mesure (phase 1, 2 ou 3) pour les réinstaller comme à l'origine une fois le Spoony refermé. Dans le cas contraire, la calibration effectuée dans nos locaux n'est plus valable et la précision des mesures est dégradée.

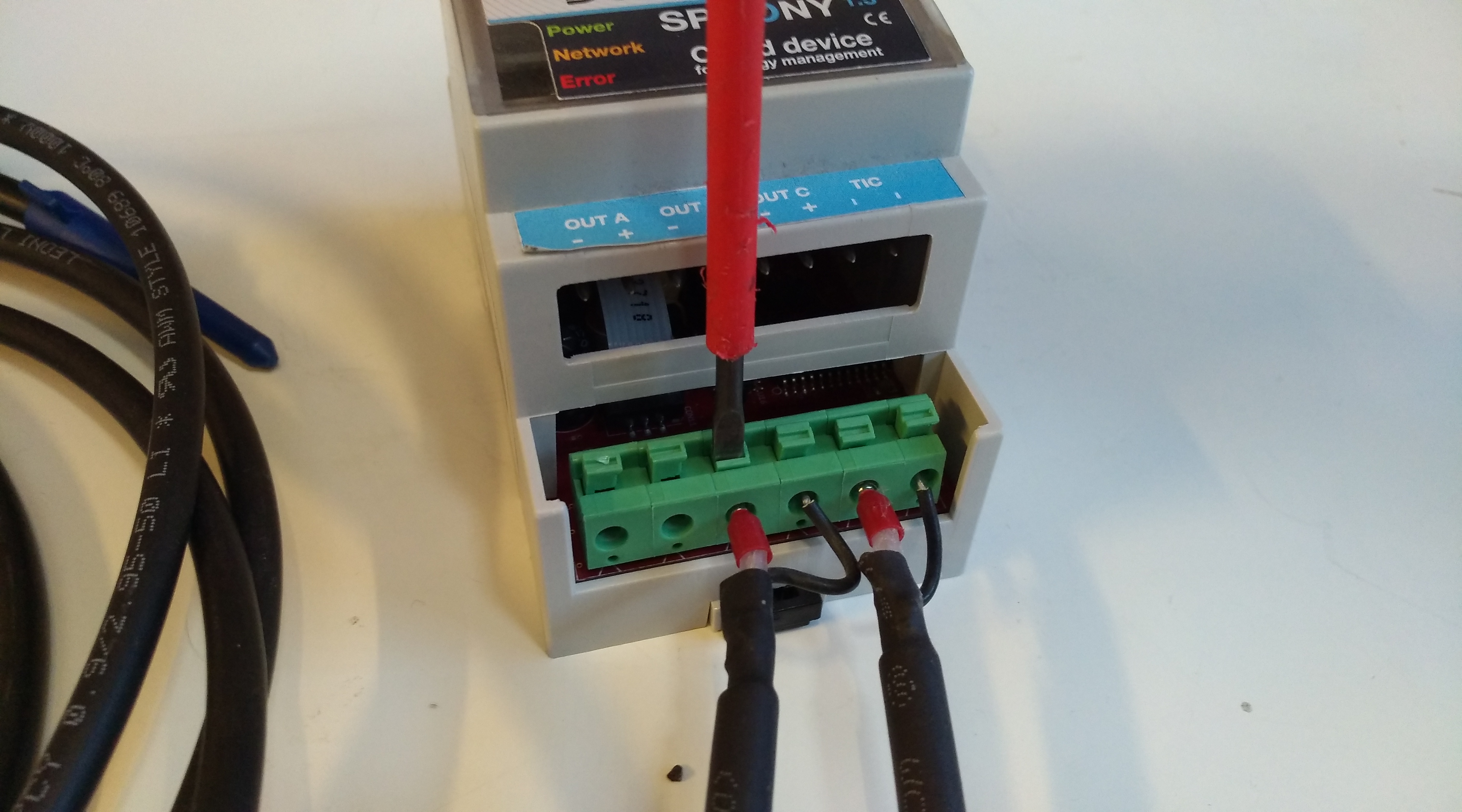

Pour enlever les capteurs de courant, utilisez le tournevis plat pour appuyer sur les pièces amovibles des borniers de courant et retirer simultanément les câbles qui y sont logés.
3. Retrait du socle

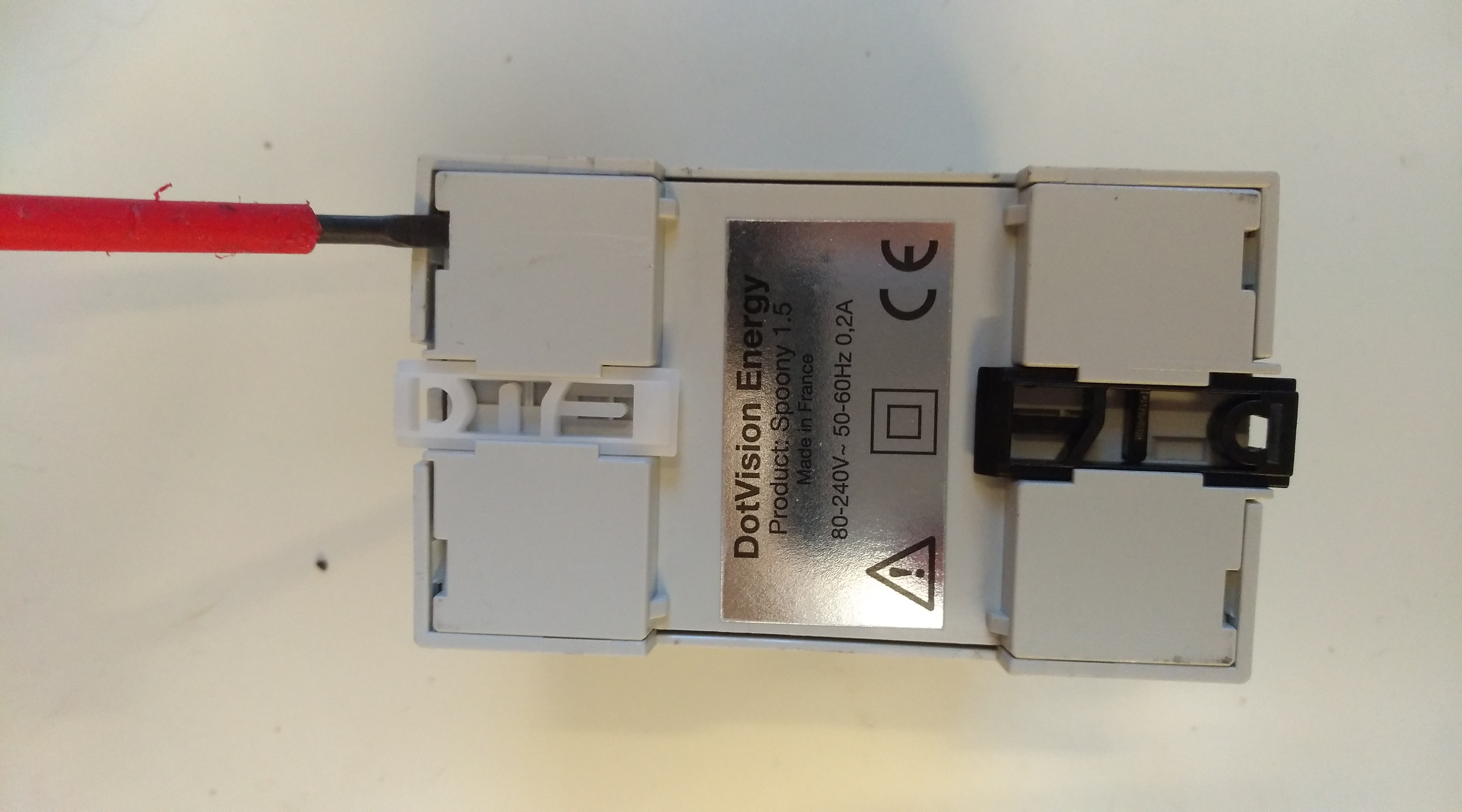

A l'aide du tournevis plat, retirer le socle en plastique sous le Spoony en faisant levier sur les encoches près du haut du boîtier (ou celles du bas).
4. Retrait de l'étage inférieur et de la nappe de connexion

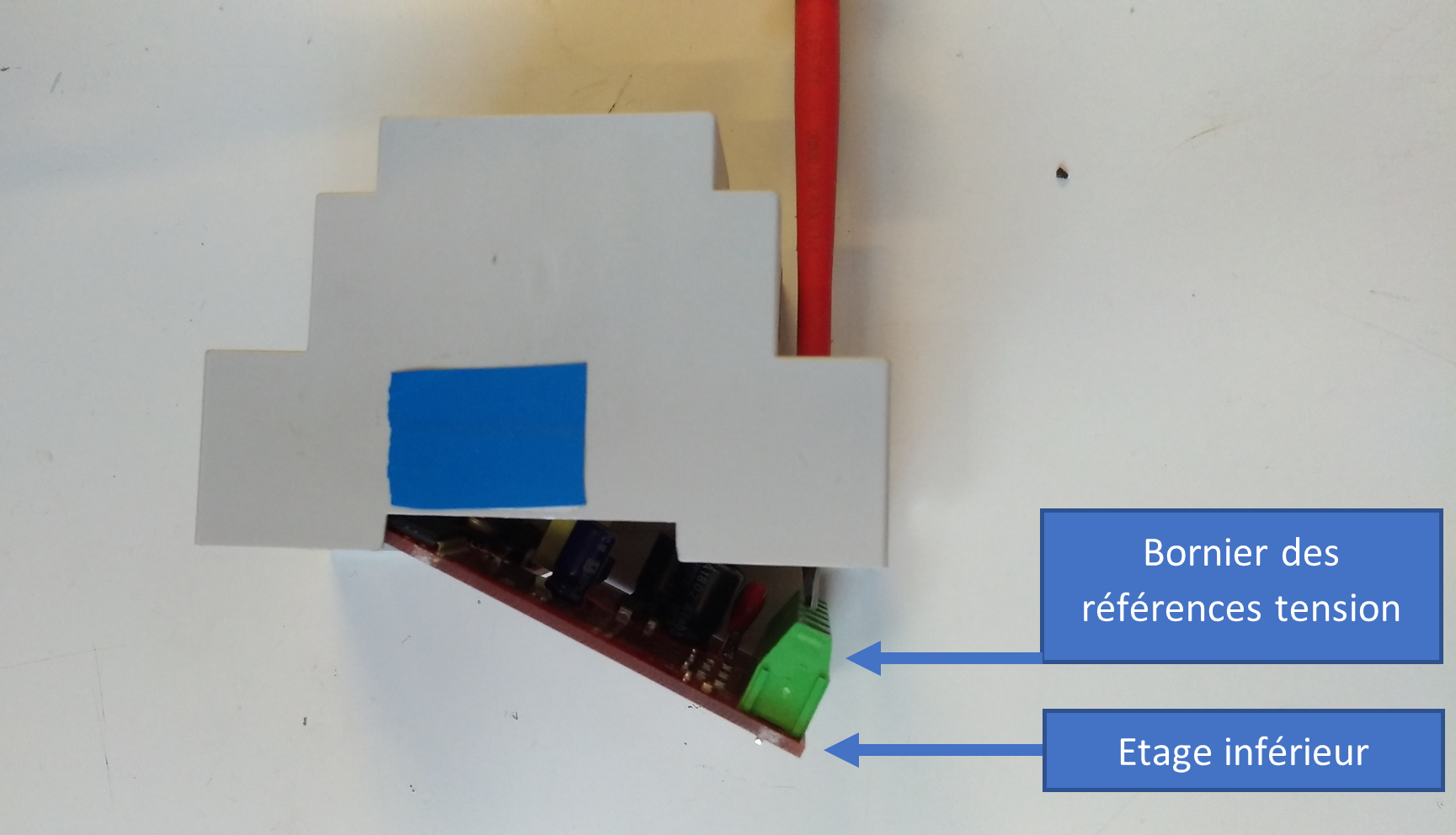

Faire sortir l'étage inférieur en appuyant sur le bornier des références tension.

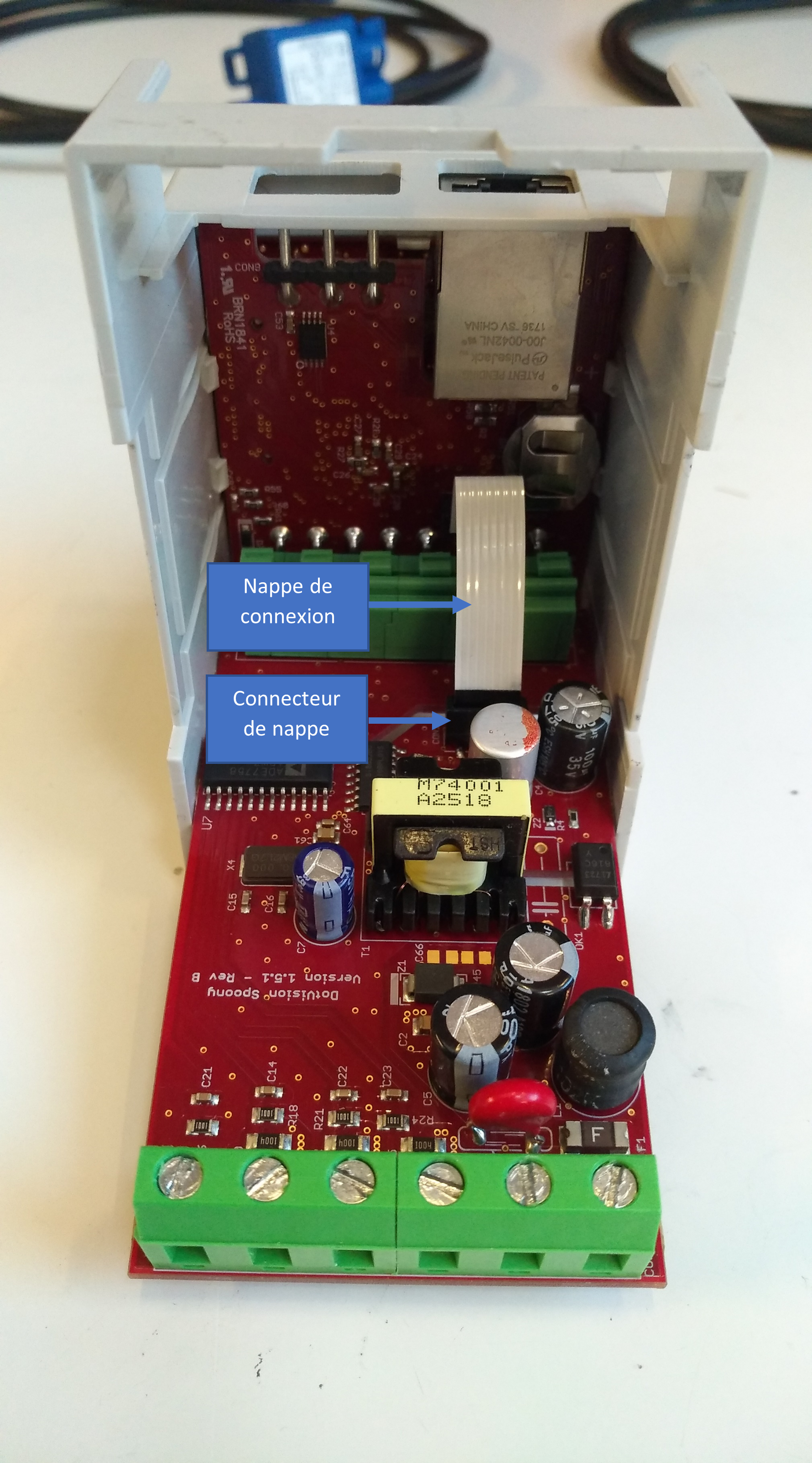

A la main ou à l'aide de la pince plate, retirer la nappe de l'étage inférieur. Faites en sorte de maintenir le connecteur fixe et/ou de retirer la nappe par des mouvements de balancier avant/arrière ou gauche/droite pour éviter d'endommager l'ensemble. Cette partie est la plus susceptible de mener à une dégradation matérielle incapacitant le Spoony.
5. Retrait de l'étage intermédiaire

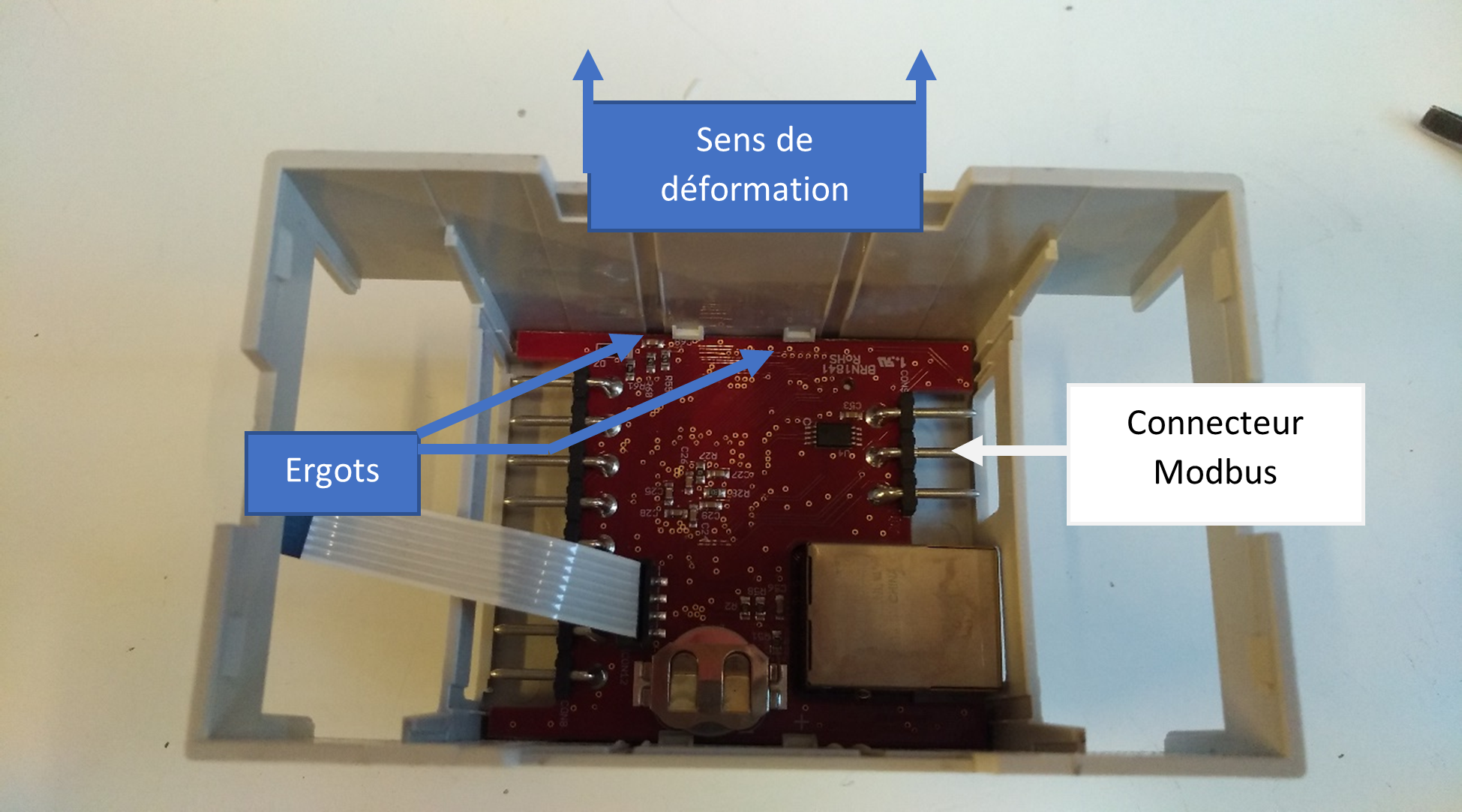

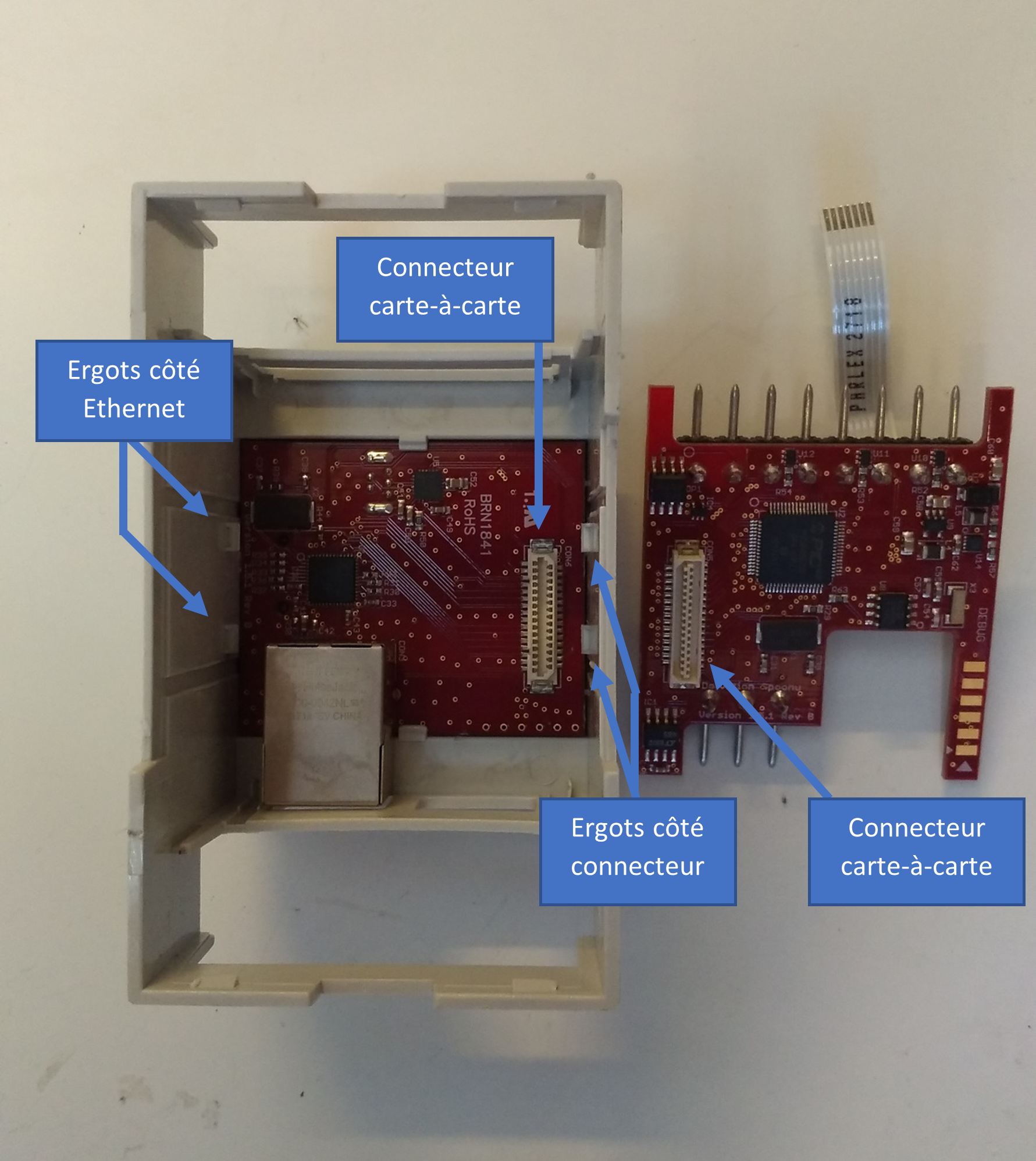

L'étage intermédiaire héberge la pile bouton. Pour le sortir du boîtier, exercez une pression par l'intérieur du boîtier vers l'extérieur, au niveau des ergots opposés à la pile. Simultanément, faites levier avec vos doigts au niveau du connecteur Modbus pour détacher l'étage intermédiaire de l'étage supérieur.
6. Changement de la pile

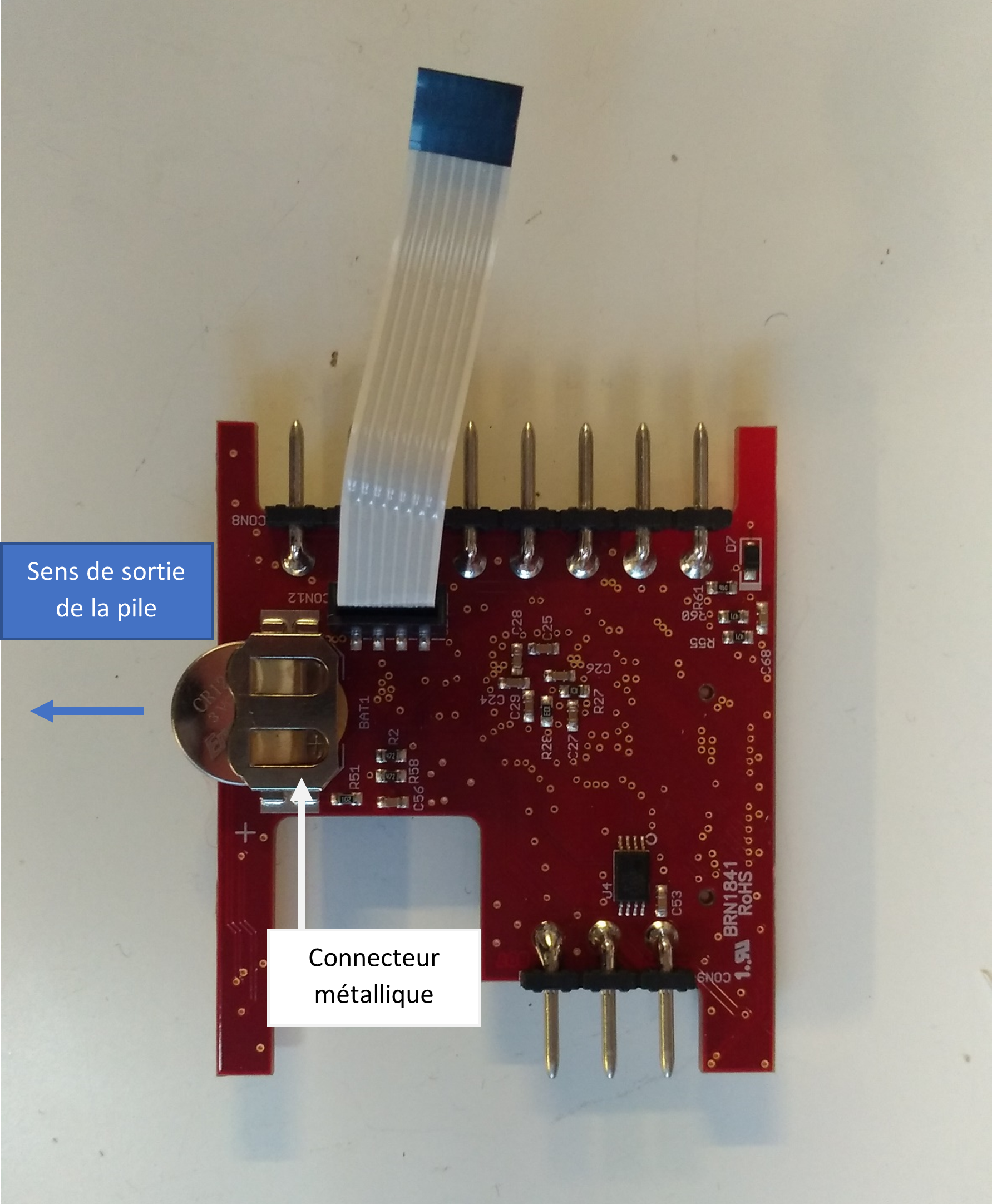

Retirer la pile de son logement métallique en la faisant glisser vers l'extérieur de son support. Vous pouvez alors insérer la pile de remplacement en faisant attention à la polarité : le côté positif (+) de la pile doit être en contact avec le connecteur métallique. En cas d'erreur de polarité, l'horloge du Spoony et la pile seront endommagées et peuvent compromettre l'ensemble du Spoony.
7. Fermeture du Spoony
Vous pouvez refermer le Spoony en suivant les étapes précédentes en sens inverse. Pour commencer, replacer l'étage intermédiaire dans le boîtier en glissant le côté Ethernet en premier sous les ergots, puis enfoncez le côté opposé ; les connecteurs des étages supérieur et intermédiaires s'enfichent et l'étage intermédiaire se loge sous les ergots.
Replacer la nappe dans son connecteur de l'étage inférieur avec la pince plate ou à la main ; pour respecter la polarité, la nappe est censée rester droite et non se vriller.
Replacez l'étage inférieur dans le boîtier avec le bornier des références tension du même côté que le connecteur Ethernet. Remettez en place le socle plastique avec la languette noire du même côté que les capteurs de courant. Enfin, rebranchez les capteurs de courant et replacez les caches des borniers, ainsi que les borniers Modbus et relais.
