Si votre appareil est configuré en DHCP, vous pourrez avoir besoin d’accéder à votre routeur pour en récupérer l’adresse IP attribuée par votre serveur DHCP.

1.2 Accès à l’interface Web via Ethernet (connexion directe à votre ordinateur)

Suivez les instructions du paragraphe 4.3.1 pour configurer votre appareil en mode IP statique avec les paramètres suivants :

Ip: 172.16.100.1

Gateway: 0.0.0.0

Network mask: 255.255.255.0

Configurez votre ordinateur en mode IP statique sur le même sous-réseau. Par exemple :

Ip: 172.16.100.2

Gateway: 0.0.0.0

Network mask: 255.255.255.0

Spoony peut être branché à votre ordinateur directement en utilisant un câble Ethernet. L’interface Web est alors accessible à l’adresse suivante :

http://172.16.100.1

1.3 Accès à l’interface Web au travers de l’interface Wifi Point d’Accès

Cette option est disponible uniquement sur les appareils équipés d’une extension Wifi.

A l’allumage, votre appareil va mettre à disposition un Point d’Accès wifi avec les caractéristiques suivantes :

Access Point Name: Spoony-XX-XX

Security: Open

Où XX-XX sont les 4 derniers digits du GUID de l’appareil.

Ce point d’accès dispose d’un serveur DHCP intégré et d’une fonctionnalité de portail captif.

Configurez votre ordinateur en mode DHCP et connectez-vous au point d’accès. Vous devriez être redirigé directement vers la page d’accueil de l’interface Web. Si ce n’est pas le cas, vous pouvez accéder à l’adresse suivante depuis votre navigateur Web compatible :

http://me.iofdevices.com

1.4 Accès à l’interface Web au travers de l’interface Wifi Station

Dans ce mode, votre appareil est connecté à votre réseau via Wifi. Vous devez configurer la connexion Wifi de l’appareil dans un premier temps en suivant les instructions du paragraphe 4.3.2. Vous pouvez également vous connecter à l’interface Web au travers du point d’accès Wifi comme indiqué dans le paragraphe précédent pour configurer votre appareil pour la première fois.

Une fois la connexion établie avec votre réseau local, se référer au paragraphe 1.1.1 pour savoir comment accéder à votre appareil au travers de votre réseau local.

2 Landing Dashboard – Page d’accueil de l’appareil

Il s’agit de la première page apparaissant lorsque vous vous connectez à votre appareil. Cette page montre les mesures de l’appareil ainsi que des boutons vous permettant d’accéder aux autres fonctionnalités.

2.1 Landing dashboard

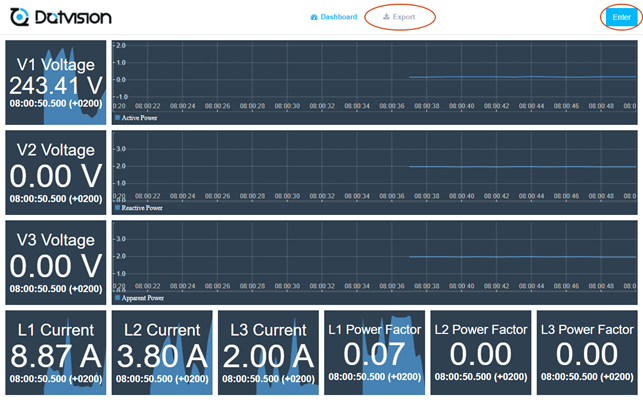

Figure 1 – Vue du Landing Dashboard

Export: Accès au formulaire d’export des données. Disponible uniquement sur les appareils configurés pour le stockage local en CSV.

Enter: Accès à l’interface d’administration

2.2 Export page – Page Export

Cette page vous permet d’exporter les fichiers CSV de votre appareil (lorsque cette fonctionnalité est activée).

Sélectionnez les dates de départ (From) et d’arrivée (To) à l’aide des icones calendrier et cliquez sur Export pour télécharger tous les fichiers disponibles pour la période concernée.

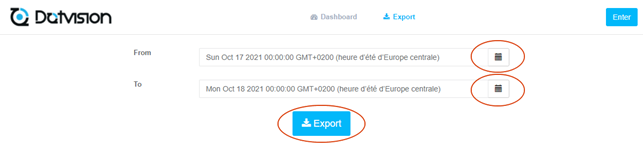

Figure 2 – Vue de la page Export

3 Connexion à l’appareil

Cette page est accessible en cliquant sur le bouton Enter depuis la page d’accueil de l’appareil.

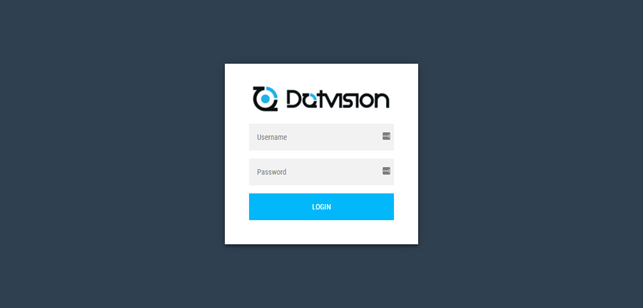

Figure 3 – Vue de la page Log-in

Entrez le nom d’utilisateur (Username) et le mot de passe (Password) de votre appareil et cliquez sur le bouton Login pour accéder à l’interface d’administration.

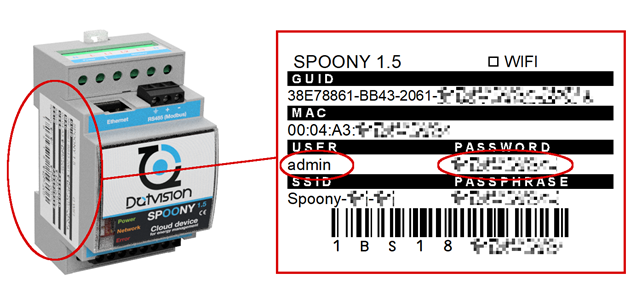

Le nom d’utilisateur et le mot de passe par défaut de votre appareil sont indiqués sur l’étiquette située sur la droite de l’appareil, ainsi que sur l’étiquette supplémentaire livrée avec l’appareil.

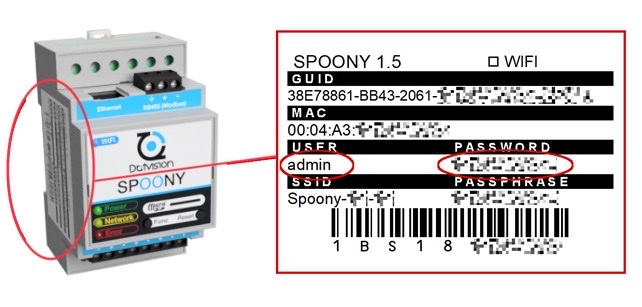

Figure 4. a – Nom d’utilisateur et mot de passe par défaut de l’appareil d'un spoony version 1.5.

Figure 4. b – Nom d’utilisateur et mot de passe par défaut de l’appareil d'un spoony version 1.5.1.

Sur les premières révisions de l’appareil, le nom d’utilisateur et le mot de passe par défaut sont admin et admin.

Voir le paragraphe 0 pour savoir comment modifier le nom d’utilisateur et le mot de passe par défaut de votre appareil.

4 Vue globale de l’interface Web

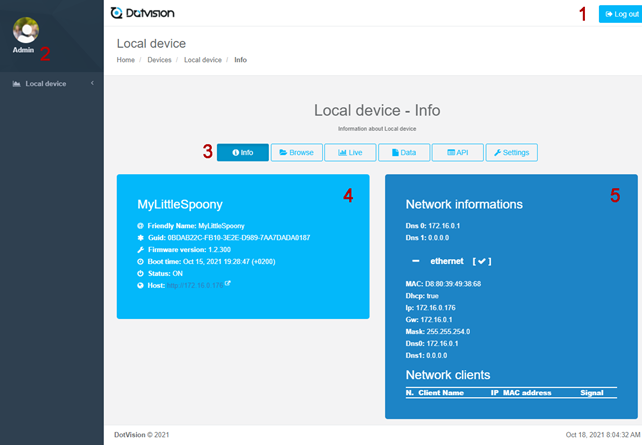

Figure 5 – Vue globale de la page d’accueil de l’interface d’administration

La capture ci-dessous montre les éléments principaux de la page d’accueil de l’interface d’administration :

1: Log out. Cliquez sur ce bouton pour vous déconnecter et retourner vers le Landing Dashboard
2: Gestion utilisateur. Cliquez sur le bouton Admin pour accéder au formulaire de changement de nom d’utilisateur et de mot de passe
3: Onglets de navigation. Ces boutons vous permettent d’accéder aux différentes pages de l’interface d’administration
4: Informations de l’appareil
5: Informations réseau

5 Page principale – Informations de l’appareil

Cette page montre les informations globales de l’appareil ainsi sur les informations réseau comme indiqué ci-dessous.

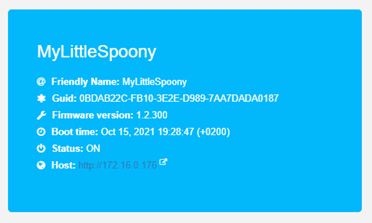

Figure 6 – Vue des informations de l’appareil - Détail

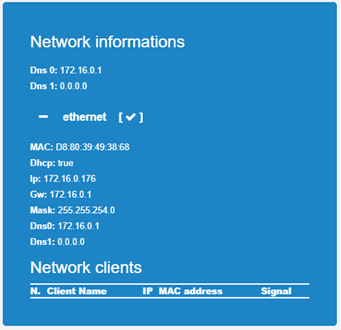

Figure 7 – Vue des informations réseau – Détail

6 Onglet Browse

Cet onglet vous permet d’explorer les DataPoints de l’appareil. Ceci inclus les DataPoints interne ainsi que les DataPoint calculés et externes.

Sous-arbre alias : Liste les DataPoints par alias, conformément à la configuration du service Automation
Sous-arbre units : Liste les DataPoints par Automation Unit

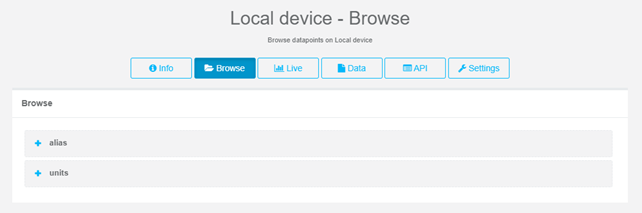

Figure 8 – Vue globale – Onglet Browse

En utilisant les boutons +, vous pouvez accéder à l’ensemble des DataPoints en détail ainsi qu’à leurs valeurs :

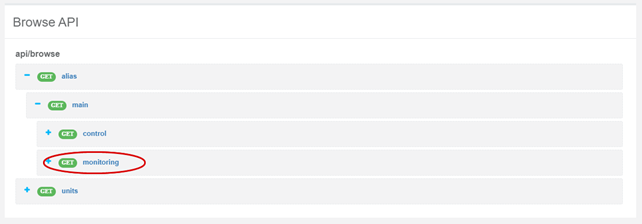

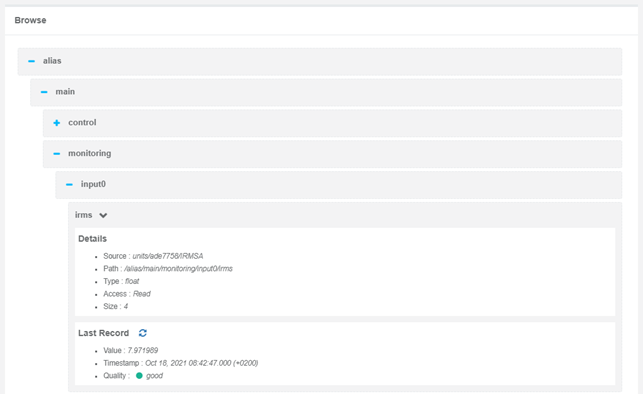

Figure 9 – Exploration des DataPoints

7 Onglet Live

Cet onglet vous permet d’afficher en temps réel les valeurs des DataPoints. Cet onglet a 2 modes d’affichage disponibles, Dashboard ou Table (tableau).

7.1 Mode Dashboard

Ce sous-onglet affiche les valeurs des DataPoints d’une manière similaire au Landing Dashboard, à l’aide de différents types de graphiques et de jauges.

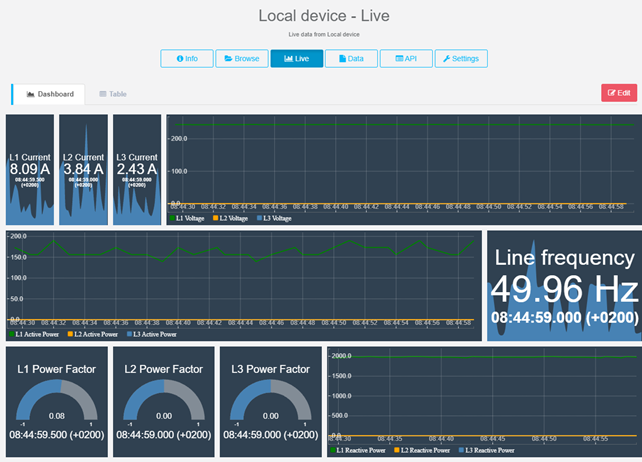

Figure 10 – Vue globale – Onglet Live – Mode Dashboard

Cette vue peut être éditée pour correspondre au mieux à vos besoin en cliquant sur le bouton comme indiqué ci-dessous.

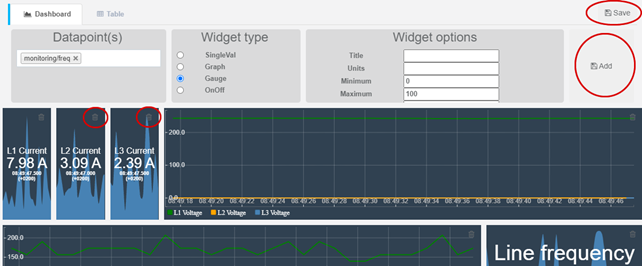

Figure 11 - Vue globale – Onglet Live – Mode Dashboard – Edition

En mode Edition, les Widgets peuvent être déplacés, redimensionnés, supprimés et ajoutés.

Supprimer un widget : Cliquez sur l’icôneen haut à droite pour supprimer un widget.

Déplacer widget : Cliquez et glissez un widget pour le déplacer.

Redimensionner un widget : Cliquez et glissez l’icôneen bas à droite d’un widget pour le redimensionner.

Ajouter un widget : Sélectionnez les DataPoints à afficher, le type de Widget et réglez les options avant de cliquer sur le bouton Add. Les nouveaux widgets sont ajoutés en bas et peuvent être déplacés.

Note : Les modifications apportées seront uniquement enregistrées après avoir cliqué sur le bouton Save.

7.2 Mode tableau (Table)

Ce sous-onglet montre les DataPoints sous forme de liste comme indiqué ci-dessous.

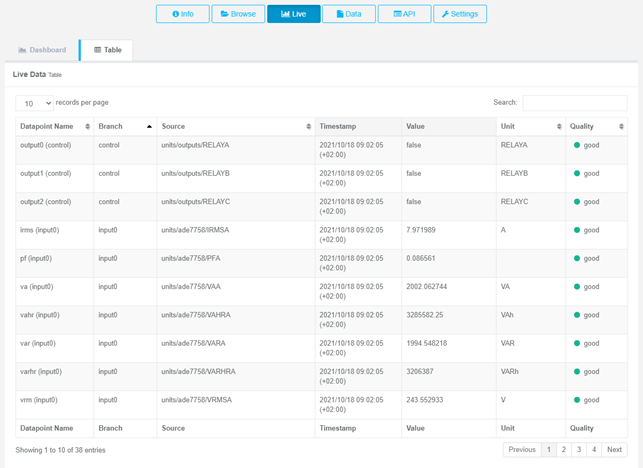

Figure 12 – Vue globale - Onglet Live – Mode Table

8 Onglet Données (Data)

Cet onglet permet de lister les fichiers CSV lorsque le stockage local CSV est activé sur l’appareil. Les fichiers peuvent être téléchargés directement depuis cette page en double-cliquant sur le nom du fichier.

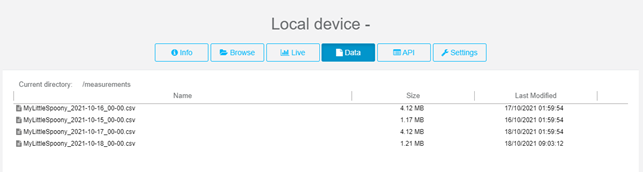

Figure 13 – Vue globale - Onglet Data

9 Onglet API

Cet onglet contient la documentation ainsi qu’une interface de test pour l’API http intégrée à l’appareil.

Cette API (utilisée par l’interface Web elle-même) est accessible à l’utilisateur pour développer des applications sur mesure.

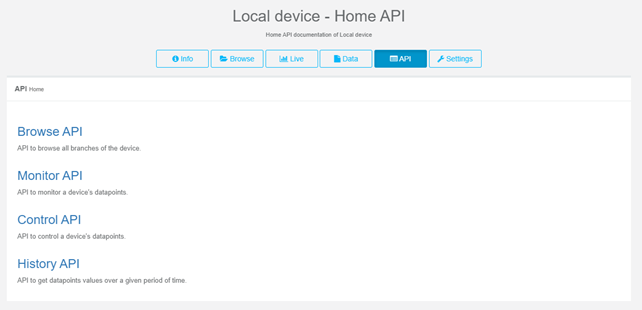

Figure 14 – Vue globale – Onglet API

Vous pouvez naviguer dans la documentation de l’API pour accéder à l’interface de test ainsi qu’à la documentation détaillée des requêtes comme indiqué ci-dessous.

Figure 15 – Navigation dans la documentation de l’API

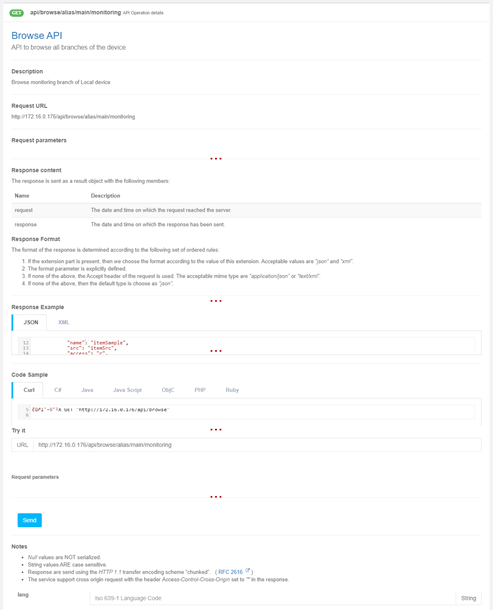

Figure 16 – Vue détaillée de la documentation de l’ API

10 Onglet Paramètres (Settings)

L’onglet Settings vous donne accès aux paramètres de configuration de l’appareil. Cet onglet est divisé en plusieurs sous-onglets détaillés dans les paragraphes suivants.

10.1 Configuration de base (Basic)

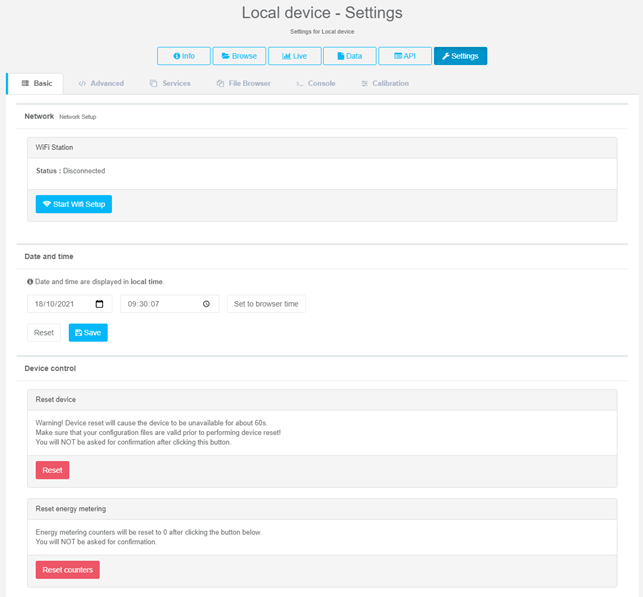

Figure 17 – Onglet Settings – Basic

WiFi Station : Voir le paragraphe suivant pour la procédure de configuration du Wifi si votre appareil en est équipé.

Date and time : Cette section vous permet d’ajuster manuellement la date et l’heure de l’appareil si aucun serveur NTP n’est accessible depuis votre réseau. Utilisez le bouton Set to browser time pour remplir automatiquement les champs avec la date et l’heure de votre ordinateur. Cliquez sur le bouton Save pour appliquer les modifications.

Device control : Redémarre l’appareil (obligatoire pour prendre en compte des modifications de configuration) ou remet à 0 les compteurs d’énergie

10.1.1.1 Configuration Wifi Station via l’assistant de configuration Wifi

Vous pouvez démarrer l’assistant de configuration Wifi en cliquant sur le bouton Depuis l’onglet Settings/Basic

Vous serez alors guidé pour scanner les réseaux Wifi disponibles et saisir votre mot de passe Wifi si requis.

Note : Si votre réseau Wifi ne dispose pas d’un serveur DHCP, nous recommandons de configurer le mode Wifi Station manuelle en suivant les instructions du paragraphe 3.2.2.2.

10.2 Configuration avancée (Advanced)

Cette section vous permet d’accéder à la configuration des services, comme détaillé dans le chapitre 4. Cette page peut être utilisée pour éditer les fichiers de configuration des services au lieu d’extraire la carte MicroSD de l’appareil.

Veuillez noter que l’appareil doit être redémarrer depuis l’onglet Settings/Basic (bouton Reset) pour que les modifications prennent effet.

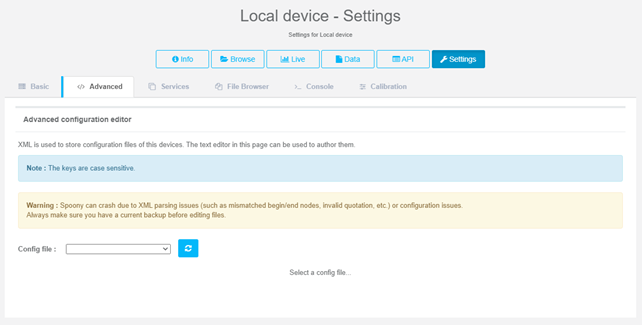

Figure 18 – Vue de l’onglet Settings – Advanced

Sélectionnez un fichier de configuration dans le menu déroulant pour l’ouvrir dans l’éditeur intégré comme indiqué ci-dessous.

Figure 19 – Vue de l’onglet Settings – Advanced, Edition de fichier en cours

Les modifications doivent être enregistrées à l’aide du bouton Save changes avant de redémarrer l’appareil.

10.3 Services

Cette page indique les services de l’appareil ainsi que leurs statuts. En cliquant sur le bouton d’un service, vous serez redirigé vers le fichier de configuration correspondant dans l’onglet Advanced.

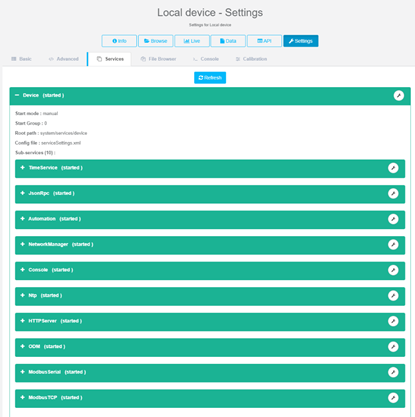

Figure 20 – Vue globale Settings – Services

10.4 Navigateur de fichier (File Browser)

Cette section vous permet d’explorer le contenu complet de la carte MicroSD comme si celle-ci était insérée dans votre ordinateur, et également d’éditer directement des fichiers.

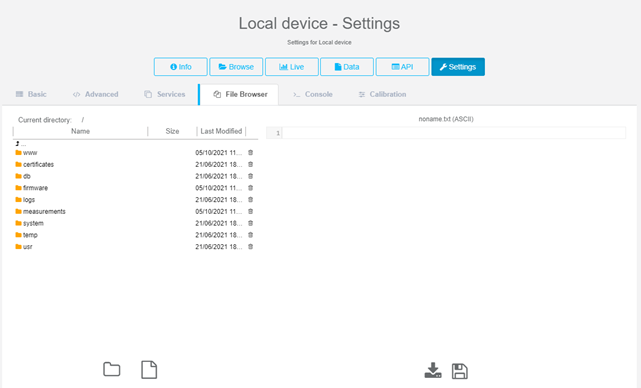

Figure 21 – Vue globale - Settings – File Browser

Les actions suivantes sont possible depuis cette page :

Ouvrir un Fichier/Répertoire : Double-cliquez sur le nom dans le panneau de gauche

Créer un nouveau répertoire vide : Cliquez sur le bouton

Créer un nouveau fichier vide : Cliquez sur le bouton

Télécharger un fichier vers votre ordinateur : Une fois le fichier ouvert dans le panneau de droite, cliquez sur le bouton pour télécharger une copie du fichier.

Sauvegarder un fichier après modification : Cliquez sur le bouton

Copier un fichier vers l’appareil : Glissez un fichier vers le panneau de gauche depuis votre explorateur de fichiers

Supprimer un fichier ou un répertoire : Cliquez sur le bouton . Veuillez noter que seuls les répertoires vides peuvent être supprimés.

10.5 Console

Cet onglet est réservé pour l’usage de DotVision afin de faciliter le diagnostic sur site.

10.6 Calibration

Cet onglet vous permet de modifier la calibration par défaut de l’appareil.

Veuillez noter que la précision de la mesure de l’appareil est garantie uniquement lorsque la calibration par défaut est utilisée. Les appareils livrés par DotVision sont calibrés individuellement pour garantir la meilleure précision possible sur l’ensemble de la plage de mesure de l’appareil.

Cependant, pour certains besoins précis, il peut être désirable de modifier la calibration par défaut (ex : Améliorer la précision sur des plages spécifiques, à faible courant, ou pour optimiser la calibration sur une plage de tension spécifique).

La calibration par défaut de l’appareil peut être restaurée à tout moment.

Figure 22 – Vue globale – Onglet Settings – Calibration

Les paramètres de calibration suivant sont accessibles :

xVRMS_a : RMS Voltage slope
xVRMS_b : RMS Voltage offset
xIRMS_a : RMS Current slope
xIRMS_b : RMS Current offset
xWATT_a : Active Power slope
xWATT_b : Active Power offset
xVAR_a : Reactive Power slope
xVAR_b : Reactive Power offset

avec x = A, B ou C pour les canaux 1, 2 et 3 respectivement.

Pour éditer un paramètre de calibration, éditez la valeur dans le champ correspondant et cliquez sur le bouton Write comme indiqué ci-dessous.

Figure 23 – Edition d’un paramètre de calibration

Les modifications sont prises en compte immédiatement, mais ne seront pas conservées au redémarrage de l’appareil sauf si elles sont explicitement sauvegardées.

Pour que les modifications soient conservées après redémarrage de l’appareil, elles doivent être sauvegardées en cliquant sur le bouton .

Le bouton annule toutes les modifications non sauvegardées.

Le bouton annule toutes les modifications, y compris les modifications sauvegardées, et restaure la calibration d’origine.

10.6.1.1 Procédure de calibration recommandée

La procédure de calibration utilisée par DotVision est une procédure multipoints sur l’ensemble de la plage de mesure de l’appareil pour les entrées de mesure de courant et de tension. Cependant, il est possible d’obtenir une bonne précision en utilisant une calibration standard en 2 points à l’aide d’une source de tension alternative et d’une source de courant alternative stable. Les sources de tension et de courant doivent pouvoir être ajustée en angle de phase à 0 et 90° pour permettre la calibration en puissance et énergie réactive.

La procédure recommandée est la suivante :

Régler tous les paramètres slope (xYYYY_a) à 1.0 et tous les paramètres offset (xYYYY_b) à 0.0 depuis l’onglet Settings – Calibration.
Accédez à l’onglet Live - Table afin d’accéder aux valeurs IRMS, VRMS, WATT et VAR, ou utilisez l’API de l’appareil pour constituer votre propre interface de calibration. La lecture de ces valeurs sera nécessaire pour le calcul des paramètres de calibration.
Commencez par la calibration des canaux de mesure de tension en appliquant 2 tensions alternatives connues sur les entrées de mesure de tension. Les valeurs recommandées sont de 50 et 230VAC.

Utilisez ces mesures pour calculer les paramètres xVRMS_a et xVRMS_b pour chaque canal.

Tout en appliquant une tension AC nominale sur les entrées de mesure de tension, appliquez 2 courants AC connus au travers des capteurs de courant, avec un angle de phase de 0° par rapport à la tension AC. Les valeurs recommandées sont de 5% et 100% de la plage d’entrée des capteurs de courant. Pour les boucles de Rogowski, en raison de la haute linéarité sur les courant élevés, des valeurs de 5% et 30% du nominal peuvent être utilisées.

Utilisez ces mesures pour calculer les paramètres xIRMS_a et xIRMS_b pour chaque canal, ainsi que les paramètres xWATT_a et xWATT_b.

Tout en appliquant une tension AC nominale sur les entrées de mesure de tension, appliquez 2 courants AC connus au travers des capteurs de courant, avec un angle de phase de 90° par rapport à la tension AC. Utilisez les mêmes plages de valeur que pour l’étape précédente.

Utilisez ces mesures pour calculer les paramètre xVAR_a et xVAR_b.

Reportez les paramètres calculés dans l’onglet Settings – Calibration et sauvegardez les modifications.

Note 1 : Il est recommandé de respecter un temps de chauffe de 10 minutes à température ambiante avant de réaliser la calibration

Note 2 : Il est recommandé de réaliser des calculs de valeur moyenne sur toutes les valeurs lues depuis l’appareil en cours de calibration. Pour la calibration des paramètres WATT et VAR, il peut être préférable d’utiliser la différence entre les index WATTHR et VARHR en début et fin de période de calibration plutôt que d’utiliser les valeurs moyennes des valeurs WATT et VAR. En procédant de cette manière, la précision est améliorée car la valeur calculée est intrinsèquement moyennée sur la durée de la mesure.

11 Modification du nom d’utilisateur et du mot de passe

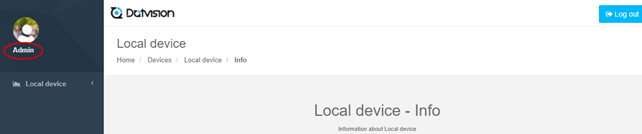

Le nom d’utilisateur et le mot de passe peuvent être modifié en cliquant sur Admin en haut à gauche de l’interface Web pour accéder à la page concernée.

Figure 24 – Accès au formulaire de changement de nom d’utilisateur et de mot de passe

Vous serez redirigez vers la page suivante.

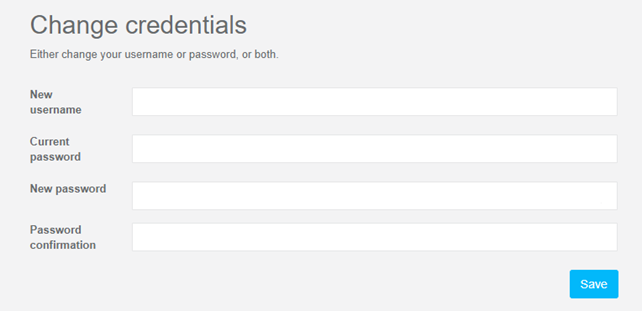

Figure 25 – Formulaire de modification du nom d’utilisateur et du mot de passe

Pour modifier votre nom d’utilisateur :

Entrez le nouveau nom d’utilisateur dans le champ New username
Cliquez sur le bouton Save

Pour modifier votre mot de passe :

Entrez votre mot de passe actuel dans le champ Current password ainsi que votre nouveau mot de passe dans les champs New password ainsi que dans le champ Password confirmation pour vérification.
Cliquez sur le bouton Save
