1 Présentation
Spoony par DotVision est une « Energy Edge Gateway », un appareil réunissant à lui seul les fonctionnalités clés pour la surveillance énergétique :
- Mesure d’énergie mono et triphasée
- Connectivité réseau autorisant la connexion directe à un serveur de stockage (cloud ou on-premise)
- Stockage local de données
- Agrégation de données grâce à la fonctionnalité Modbus Master intégrée (En option - RS485 et TCP) et au démodulateur TIC.
- Contrôle-commande grâce aux trois sorties drain-ouvert autorisant le pilotage de relais.
Le logiciel intégré de Spoony est basé sur le système d’exploitation temps-réel BluePanda de DotVision, procurant une flexibilité jusqu’ici inégalée en termes de configuration et de personnalisation du produit. Contactez DotVision pour toute question au sujet de la personnalisation du produit, ou de l’intégration de nouveaux protocoles.
2 Spécifications techniques
Nom du produit |
Spoony |
Fabricant |
DotVision |
Dimensions (mm) |
90 x 60 x 53 mm |
Format |
Module à montage sur rail DIN, largeur 53mm (3 ½ modules). Compatible avec rails de type Omega |
Environnement |
IP20 |
Matière de l’enveloppe |
ABS |
Plage d’alimentation |
80-270 VAC, 50-60Hz. 0.2A max |
Température de fonctionnement |
-10°C to 60°C |
Humidité |
Max 80% non-condensing |
Certifications |
European Directives (CE) basse tension et CEM, ROHS, REACH |
Plage d’entrée mesure de tension |
400Vpp Phase-Neutre, 800Vpp Phase à Phase Impédance d’entrée : ≥ 2MΩ |
Mode de mesure du courant |
Indirecte, via Transformateurs de courant ou boucles de Rogowski |
Plage des entrées de mesure de courant |
Version transformateurs : ±100mA, Impédance : 5Ω Version Rogowski: ±250mV, Impédance ≥ 380kΩ |
Plage de mesure du courant |
Dépendant du capteur de courant utilisé. Se référer à la documentation du capteur. |
Type de réseau électrique |
Monophasé ou Triphasé avec ou sans Neutre1. |
Plage de mesure (-3dB) |
IRMS, Power : 14kHz VRMS : 260Hz |
Fréquence de mise à jour des mesures |
1Hz pour toutes les mesures |
Circuit intégré de mesure |
Analog Devices ADE7758 |
Connexions |
Alimentation et mesure de tension : Borniers à vis, 0.2 à 1.5mm² Entrées de mesure de courant : Borniers à pression, 0.1 à 0.75mm² RS485, TIC, Relais: Borniers à vis Réseau : RJ45 |
Précision |
Tension RMS : 1% sur une plage dynamique de 20:1 Courant RMS : Dépendant du type de capteur. 1% sur une plage dynamique de 20:1 pour les capteurs fournis par DotVision 2. Puissance et énergie Active : Dépendant du type de capteurs. 1% sur une place dynamique de 20:1 pour les capteurs fournis par DotVision 2. |
Figure 1 – Spécifications techniques
Note 1 : Une connexion au Neutre peut être requise en raison de la plage d’alimentation limitée.
Note 2 : Les produits fournis par DotVision sont toujours calibrés avec leurs capteurs de courant associés. La précision n’est pas garantie si les capteurs sont remplacés sans calibration adéquate. Consultez DotVision si vous souhaitez changer les capteurs afin de déterminer si une calibration est nécessaire.
3 Description des connecteurs
Le brochage des borniers est indiqué sur le produit. Ci-dessous une vue détaillée.
Figure 2. a - Brochage des borniers principaux du spoony version 1.5

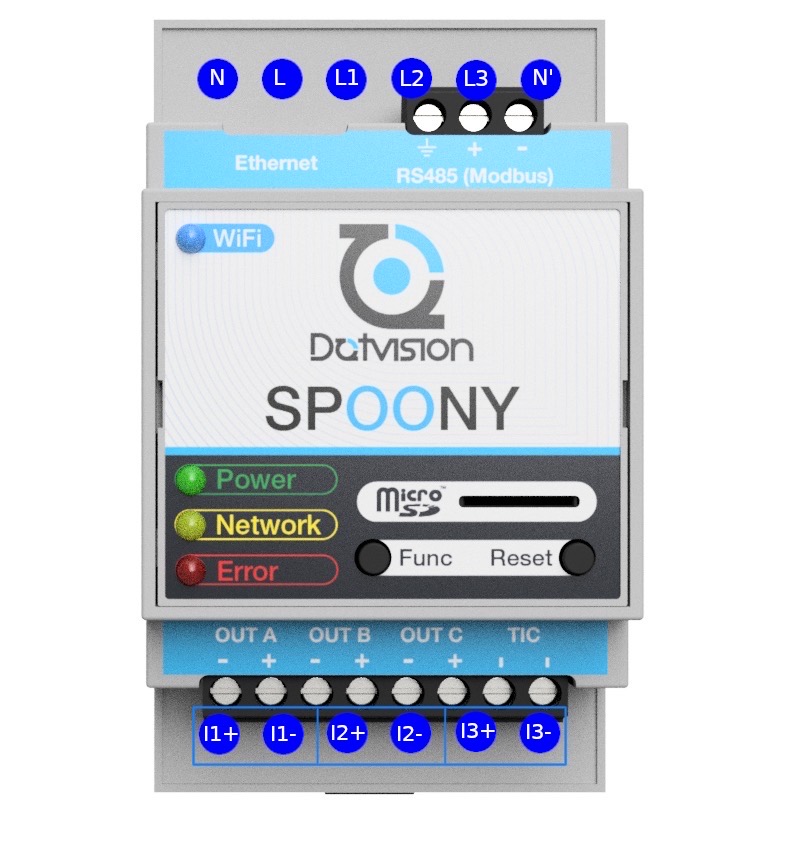

Figure 2. b - Brochage des borniers principaux du spoony version 1.5.1
N, L : Entrées d’alimentation. 80 à 270 VAC, 50-60Hz
L1, L2, L3, N’ : Entrées de mesure de tension. Voir chapitre suivant.
Ix+ / Ix- : Entrées de mesure de courant.

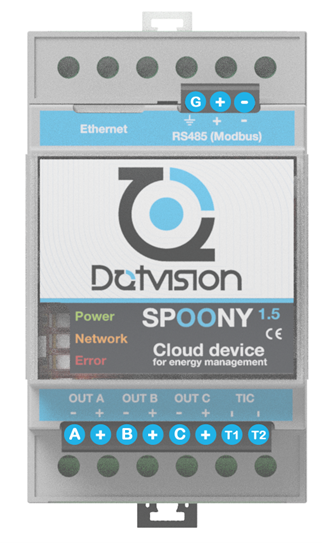

Figure 3. a - Brochage des borniers secondaires du spoony version 1.5

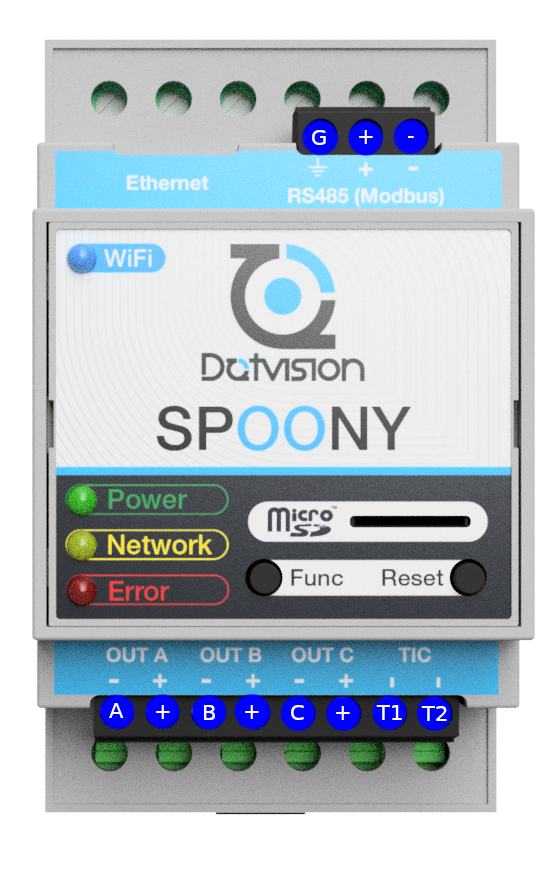

Figure 3. b - Brochage des borniers secondaires du spoony version 1.5.1
A, B, C : Sorties drain-ouvert
+ : Sortie +12V
T1, T2 : Entrée du démodulateur TIC
4 Face avant du produit
4.1 Voyants lumineux
La face avant du produit comporte 3 témoins lumineux renseignant sur le statut de l’appareil.
Les 3 témoins lumineux sont identifiés comme suit :
Power - Vert
Network - Orange
Error – Rouge
Le tableau suivant résume les états possibles des différents témoins lumineux et leur signification.
Clignotant : Le témoin lumineux est allumé pendant 500ms puis éteint pendant 500ms
Flash : Le témoin lumineux est éteint pendant 2000ms puis brièvement allumé pendant 80ms
Fixe : Le témoin lumineux est toujours allumé
Off : Le témoin lumineux est toujours éteint
X : L’état du témoin lumineux n’est pas significatif
POWER |
NETWORK |
ERROR |
Statut de l’appareil |
Clignotant |
X |
X |
L’appareil est en cours d’initialisation. Si aucune connexion réseau n’est configurée sur l’appareil (mode enregistrement de données), l’appareil reste dans cet état. |
Flash |
X |
X |
L’appareil est en fonctionnement et a établi une connexion réseau depuis son allumage. |
X |
Off |
X |
La connexion réseau est inactive |
X |
Fixe |
X |
La connexion réseau est active. Si le mode DHCP est activé, cela signifie également que l’appareil a obtenu une adresse IP valide. |
X |
X |
Clignotant |
La carte SD n’est pas correctement insérée, ou la configuration est incorrecte. |
Figure 4- Signification des témoins lumineux
4.2 Face avant, carte MicroSD et accès au bouton Reset

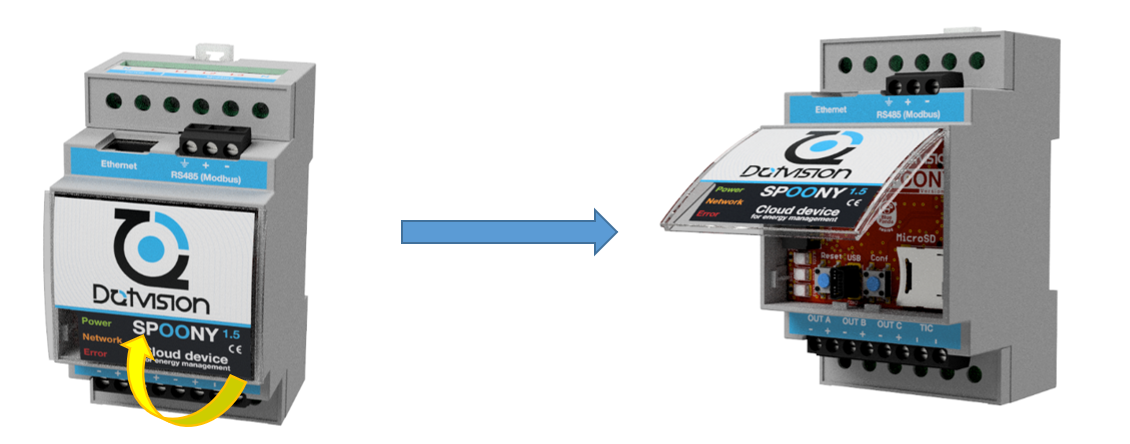

Le capot avant de l’appareil peut être soulevé depuis le bas pour accéder à la carte MicroSD et au bouton Reset, comme indiqué ci-dessous.
Le schéma suivant indique les principaux éléments de la face avant une fois le capot ouvert.
Figure 6- Vue de la face avant, capot ouvert.
1 – Support de carte MicroSD. La carte MicroSD est extraite en faisant coulisser le capot du connecteur comme indiqué sur le dessin.
2 – Bouton Reset. Pressez ce bouton pour redémarrer l’appareil. Un redémarrage est requis par exemple après une mise à jour du Firmware.
